شرح

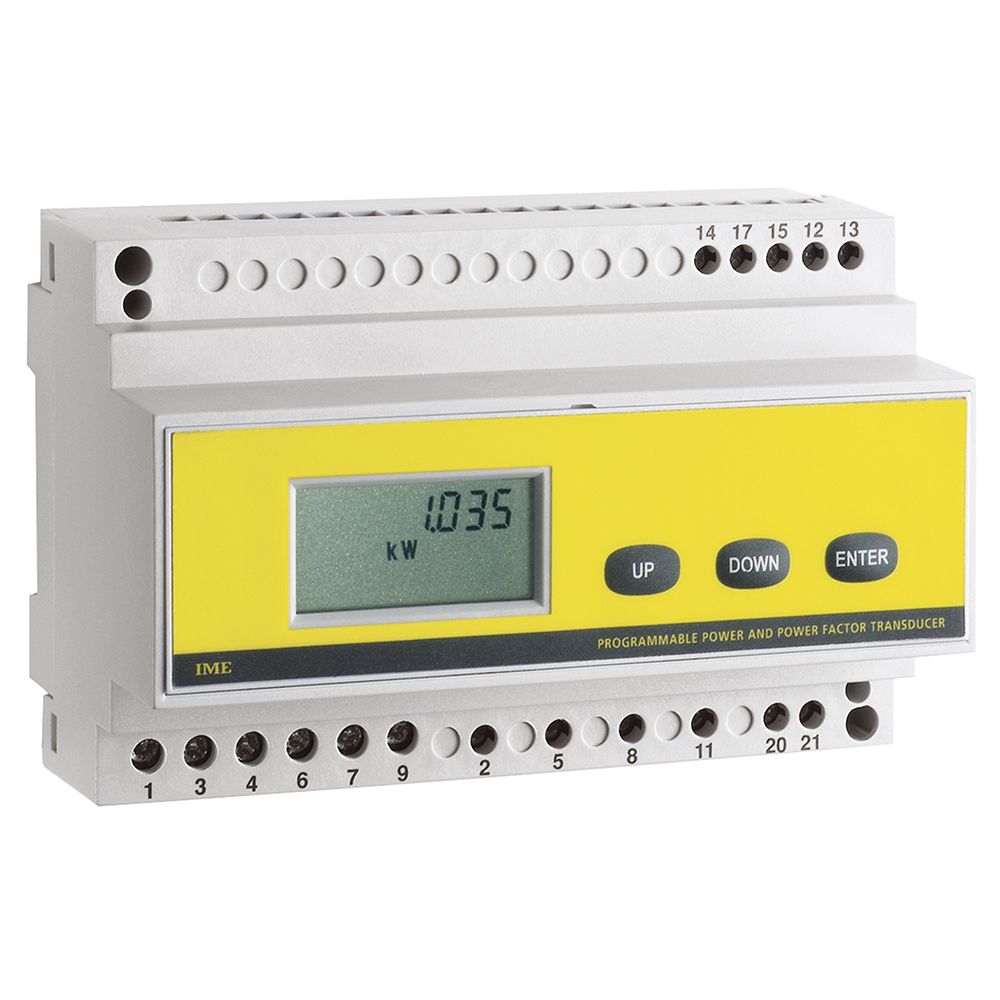

TM8P0H120 یک ترانسدیوسر قابل برنامهریزی از سری Tema fP ساخت شرکت IME است که برای اندازهگیری پارامترهای توان در شبکههای تکفاز و سهفاز استفاده میشود و مقادیر اندازهگیریشده را به خروجی آنالوگ تبدیل میکند.
پارامترهای قابل اندازهگیری
این دستگاه میتواند موارد زیر را اندازهگیری کند:
توان اکتیو (kW)
توان راکتیو (kVAR)
توان ظاهری (kVA)
ضریب توان (cosφ)
زاویه فاز
فرکانس شبکه
توان متوسط
مشخصات فنی:
ولتاژ ورودی 80 تا 500 ولت AC
جریان ورودی 5 آمپر
شبکه قابل پشتیبانی تکفاز یا سهفاز 3 یا 4 سیمه
تغذیه کمکی 20 تا 150 ولت DC
دقت اندازهگیری کلاس 0.5
ابعاد 8 ماژول DIN Rail
زمان پاسخ حدود 300ms
خروجی قابل برنامهریزی ( 0-5 V , 0-10V , 4-20mA و سایر رنج ها )
کاربردها
تابلوهای برق صنعتی
سیستمهای SCADA
PLCها
مدیریت انرژی کارخانهها
نیروگاههای خورشیدی
مراکز داده و ساختمانهای هوشمند
