شرح

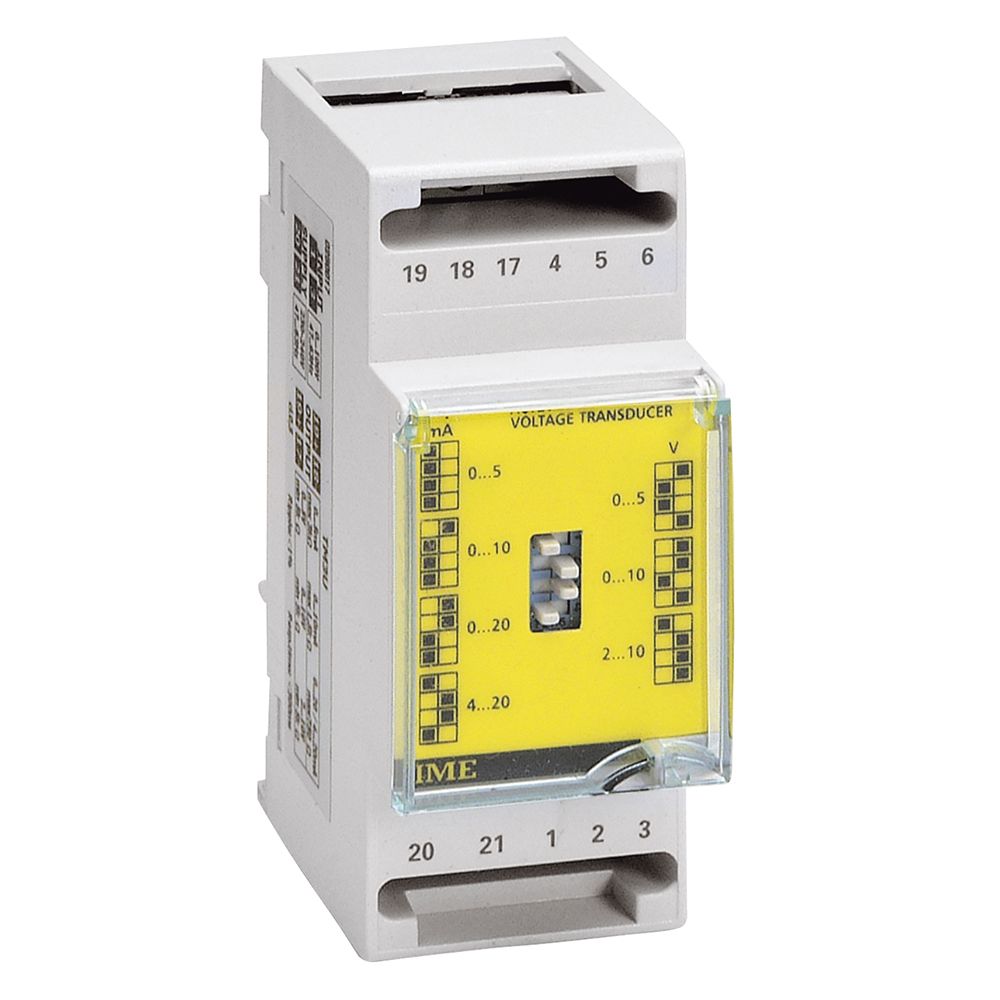

ترانسدیوسر ولتاژ TM3UL20
دستگاهTM3UL20 از سری Tema U4 شرکت IME یک ترانسدیوسر ولتاژ AC تکفاز است که ولتاژ متناوب را اندازهگیری کرده و آن را به یک سیگنال آنالوگ استاندارد (جریان یا ولتاژ DC) برای سیستمهای کنترل و مانیتورینگ تبدیل میکند.
مشخصات فنی
کشور سازنده ایتالیا
نوع دستگاه ترانسدیوسر ولتاژ AC تکفاز
ولتاژ ورودی 100VAC
خروجی قابل انتخاب 0-5mA, 0-10mA, 0-20mA, 4-20mA,0-5V, 0-10V, 2-10V
روش انتخاب خروجی DIP Switch روی دستگاه
تغذیه کمکی 150 تا 250 VDC
دقت اندازهگیری Class 0.5
زمان پاسخ کمتر از 300ms
بار ورودی ≤0.5VA
اضافهبار لحظهای 2 برابر ولتاژ نامی به مدت 1 ثانیه (حداکثر 600V)
نصب ریل DIN
ابعاد 2 ماژول DIN
نوع خروجی ایزوله و آنالوگ DC متناسب با مقدار ولتاژ ورودی
کاربرد
این تجهیز معمولاً در موارد زیر استفاده میشود:
مانیتورینگ ولتاژ ژنراتورها
اندازهگیری ولتاژ شبکههای توزیع برق
سیستمهای اتوماسیون صنعتی
تابلوهای کنترل و حفاظت
نیروگاهها و پستهای برق
سیستمهای SCADA
ثبت و آرشیو دادههای ولتاژ توسط Data Loggerها
ارسال سیگنال استاندارد به PLC و کنترلرها
