شرح

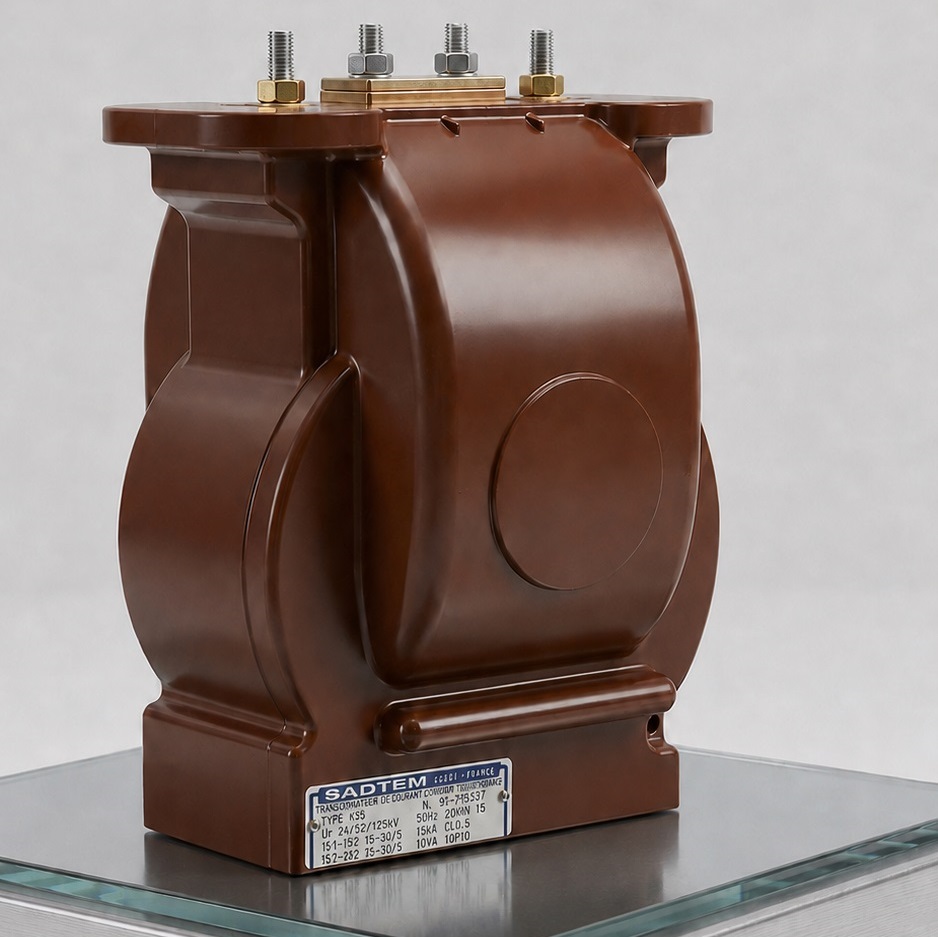

ترانس جریان فشار متوسط اندازه گیری SADTEM
کد محصول : K55 15-30/ 5
ترانسفورماتور جریان K55 با دارا بودن دو هسته مجزا، بهطور همزمان هم برای اندازهگیری و هم برای حفاظت مدار بهکار میرود و گزینهای مطمئن و چندمنظوره برای تابلوهای فشار متوسط و پستهای برق محسوب میشود.
ویژگیهای کلیدی
دو سیمپیچ ثانویه مستقل: سیمپیچ اول برای اندازهگیری با دقت کلاس 0.5 و سیمپیچ دوم برای حفاظت با درجه 10P10 طراحی شده است. این ساختار دوگانه امکان پایش دقیق و حفاظت مطمئن را در یک دستگاه واحد فراهم میکند.
نسبت تبدیل جریان بالا: هر دو سیمپیچ از نسبت تبدیل: 5/30-15 آمپر پشتیبانی میکنند و انعطاف لازم برای اتصال به انواع رلههای حفاظتی و دستگاههای اندازهگیری را فراهم میسازند.
ظرفیت بار مناسب: بار نامی VA 15 برای سیمپیچ اندازهگیری و VA 10 برای سیمپیچ حفاظتی، سازگاری با انواع کنتورهای انرژی، مولتیمترهای دیجیتال و رلههای حفاظتی را تضمین میکند.
مشخصات فنی (Technical Specifications):
ولتاژ نامی عایقی (Um) : 125/50/24 کیلو ولت
نسبت تبدیل (Ratio) : 5/ 30-15 آمپر (دو هسته )
جریان حرارتی (Ith) : In*200
کلاس دقت اندازه گیری : CL0.5 (15VA)&10P10 (10VA)
وزن تقریبی : 13 کیلوگرم
نوع نصب: داخلی (indoor)
